D 10 WKŁADKA BĘBENKOWA Z KLUCZEM NAWIERCANYM

I ATESTEM KLASY C Atest D10 D6 E60

Zastosowanie:
	Drzwi wejściowe do domów i mieszkań
Obsługa:
	Z obu stron otwierana kluczem lub od wewnątrz gałką (Model KD 10)
	Możliwe budowanie systemów jednego klucza i MasterKey z kłódką  90 Titalium
Technologia:
	Klucz  nawiercany symetryczny – wygoda w otwieraniu, brak ostrych krawędzi-5 kluczy w komplecie
	Zabezpieczenie przed rozwierceniemBezpieczne sprzęgło umożliwiające otwarcie przy tkwiącym od wewnątrz kluczu.
	Dziesięć zastawek w dwóch rzędach
Wzory:
	Model KD10 – wkładka z gałką
	Kolory: nikiel perłowy, mosiądz matowy



E60  WKŁADKA BĘBENKOWA z kluczem sześciozastawkowym

I ATESTEM KLASY C: Atest D10 D6 E60



Zastosowanie:
	Drzwi wejściowe do domów i mieszkań
Obsługa:
	Z obu stron otwierana kluczem lub od wewnątrz gałką ( Model KE 60)
	Możliwe ujednolicenie kilku wkładek na jeden klucz lub zbudowanie systemu MasterKey
Technologia:
	Klucz  z bardzo skomplikowanym profilem, utrudniającym manipulację- 3 klucze w komplecie
	Wielostopniowe zabezpieczenie przed rozwierceniem.Bezpieczne sprzęgło umożliwiające otwarcie przy tkwiącym od wewnątrz kluczu.
	Sześć zastawek w jednym rzędzie
Wzory:
	Model KE60 – wkładka z gałką
	Kolory: nikiel perłowy, mosiądz matowy

E 50 WKŁADKA BĘBENKOWA

PIĘCIOZASTAWKOWA STANDARDOWA

Zastosowanie:
	Drzwi wejściowe do domów i mieszkań
Obsługa:
	Z obu stron otwierana kluczem lub od wewnątrz gałką ( Model KE 50)
Technologia:
	Klucz nacinany klasyczny
	Pięć zastawek
Wzory:
	Kolory: niklowany, mosiądz matowy

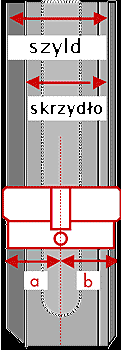

 Jak zmierzyć długość wkładki i rozmiar szyldu?

Rozmiar wkładki bębenkowej zależy bezpośrednio od grubości skrzydła drzwi i szyldu.                     Zmierzenie dwóch najważniejszych wymiarów wkładki jest bardzo proste. Należy postępować dokładnie tak, jak pokazano to na rysunkach.

Literą a oznaczono wymiar wkładki od strony zewnętrznej, a literą b wymiar od strony mieszkania. Mierzyć należy od środka otworu śrubę mocującą wkładkę w zamku.

Odległość klamki do środka od bębenka wkładki jest bardzo ważna przy doborze szyldu. Szyldy ABUS są dostępne w wymiarach 72mm i  92mm
